“無人機AI 3D APP端+WEB端+3D大屏可視化”空地一體綜合管理平臺

無人機控制AI 3D APP端

無人機在自主飛行過程中,無人機控制端APP可對無人機拍攝的實時視頻流進行實時AI識別,匹配可見光、熱紅外、多光譜多種傳感器??蓱?yīng)用于智慧城市、環保監測、消防預警、安防監控、工廠巡檢、交通監測、風葉巡檢、基站巡檢、光伏巡檢、國土調查、靶機管理、反無人機雷達校準等行業應用場景。

例如,在城市違建應用場景下,可以對紅色,藍色彩鋼瓦,在建違建建筑進行AI識別。如果無人機飛行過程中識別到違建建筑,則可以使用拍照和錄像功能,采集含有違建建筑的航拍數據。拍攝的照片和視頻則保存到手機APP端的文件管理器中,可以按需上傳至云服務端,供云端二次識別及統計分析使用。

在環保河長制應用場景下,搭載可見光相機負載時,如果無人機飛行過程中識別到水位超過預警線及河道存在漂浮物,則自動預警上報給云服務端。相應地,自動預警時觸發自動拍攝的預警前后5秒的照片和視頻則保存到手機APP端的文件管理器中,可以上傳至云服務端,供云端二次識別及統計分析使用。

另外,還可同時搭載多光譜相機,針對可見光相機無法準確表征水質特征的缺點,基于遙感技術監測河道水質光譜信息,實現對污染區域的快速識別。

在智慧農業應用場景下,可根據農業作業需求不同,掛載可見光相機+多光譜相機。利用無人機低空飛行的特點,獲取地面農作物的高分辨率圖像及光譜數據,將采集到的影像數據上傳到云端平臺上進行AI分析,輔助農田信息數據庫及專家診斷系統,提供以下三種農業服務:1、作物長勢預測和施肥計算;2、病蟲害狀況診斷與預測;3、 作物種類識別和數量計算,自動化科學診斷,實時獲取作物長勢、病蟲害、作物種類數量等多維度監測信息,為精準、智能化的農業管理提供決策依據,大大提高了農業植保作業的效率,降低了人工作業的工作量及人力成本。

在光伏巡檢應用場景下,可掛載可見光+熱紅外相機, 根據事先規劃的航線,在指定區域內自動飛行,通過熱紅外相機自動識別溫度異常區域,可見光相機拍照取證,巡檢光伏面板,進行全覆蓋無遺漏掃描拍攝,檢測并發現面板各類故障和污跡、遮擋,分析故障原因,提出消缺整改方案,出具檢測報告。支持多次巡檢數據對比分析;巡檢報告包含每個故障點的參考位置信息、故障類型、熱紅外/可見光原始拍攝照片,拍攝時間等,可作為外場檢修的依據。

具體功能模塊如下:

  • (1)小地圖可顯示無人機實時位置及返航點位置,無人機機頭朝向,方便飛手判斷飛行姿態,安全飛行。
  • (2)AI測繪模式(含矩形區域測繪,航帶測繪):匹配APP端實時視頻流AI識別功能,實現區域內自動拍照采集數據,web端自動分析數據,自動出具巡檢報告。傳統測繪模式(多邊形區域測繪):用于正射影像拼接及傾斜攝影三維建模的數據采集。
  • (3)拍照功能、錄制視頻、航拍圖片及視頻文件軌跡分類管理。
  • (4)PSDK、OSDK通訊模塊,可定制接入第三方負載硬件。預留多光譜相機數據源接口、熱紅外相機數據源接口。
  • (5)飛行姿態數據實時更新顯示功能,包括飛行狀態、GPS衛星信號狀態、遙控器及圖傳狀態、電量、可飛行時間、飛行高度、飛行相對距離、飛行速度等。
  • (6)核心模塊:通過無人機控制端APP,無人機可以實現區域內全自主飛行+實時視頻流AI識別+自動化采集數據三合一功能,APP兼容市面上所有ARM架構手機平臺,并針對AI芯片優化加速。

"WEB端+3D大屏可視化"空地一體綜合管理平臺

APP端采集的航拍數據上傳到云服務端后,云端對含有目標(如違建建筑等)的航拍數據進行自動分析,飛完即可出具飛行區域的違建巡檢報告。巡檢報告可統計每次無人機飛行的航線名稱、無人機飛控序列號、航線類型、飛行高度、航向重疊率、旁向重疊率、主航向角度、規劃時間以及無人機的起飛降落時間、起飛地點、飛行時長等,并通過航拍對比分析,將多次飛行在相同區域中AI識別的目標進行比對。

1)、對比上一次飛行,區域中目標數量減少多少(已處理多少目標)

2)、對比上一次飛行,區域中目標數量增加多少(新增多少目標)

3)、對比上一次飛行,區域中目標數量未增加(未處理目標)

AI目標識別模型是由前期無人機采集的100-200張目標照片,進行人工標注,由AI云系統進行訓練得到。如果出現識別錯誤的情況,可以繼續增加無人機采集照片標注用于訓練樣本,在多次訓練后,識別精度會大大提高和完善,目前可達到90%以上識別精度。

相對于傳統的歷史照片比對方法,實現的識別精度更高,且不受時間限制。如針對違建建筑,傳統的是采用兩期影像比對的方法,即將現在無人機拍攝的照片和歷史照片(如一個月前拍攝的)進行圖像幀差比對,找出兩幅同一地點拍的照片之間的差別。這種方法存在如下缺點:1.需要歷史照片,若沒有,則該方法不可用,在時間上受限制。2.準確度較低,一般在50-60%。由于是找圖像差別的地方,通俗比喻,若某家在屋頂晾曬了一大片衣服,而對應的歷史照片里并沒有,則該一大片衣服也會被識別為違建。

本系統采用AI目標識別的方法來替代傳統的影像比對方法,雖然前期需要采集100-200張違建照片進行訓練,但是沒有需要歷史照片的限制,隨時可以使用,且識別準確度較高,可以達到90%甚至更高。且訓練成的AI違建識別模型可以復用,不需要像傳統影像比對那樣,需要不停地去采集數據,比對數據,可以復用于具備相同違建特征的不同城市中,比如都有藍色或紅色彩鋼瓦搭建的違建工棚等,大大節約人力成本。

另外,目前傳統的影像比對方法大部分是基于單機軟件平臺,只能將無人機sd卡里航拍照片拷貝到電腦上使用,操作步驟繁瑣,且容易數據混亂丟失。單機軟件方式采用授權碼方式提供給客戶使用,注冊使用不便于多用戶管理。并且,云平臺相比單機軟件方式,具有可快速定制化開發,易于對接政府、企業現有信息管理平臺數據等優勢。

特色功能:

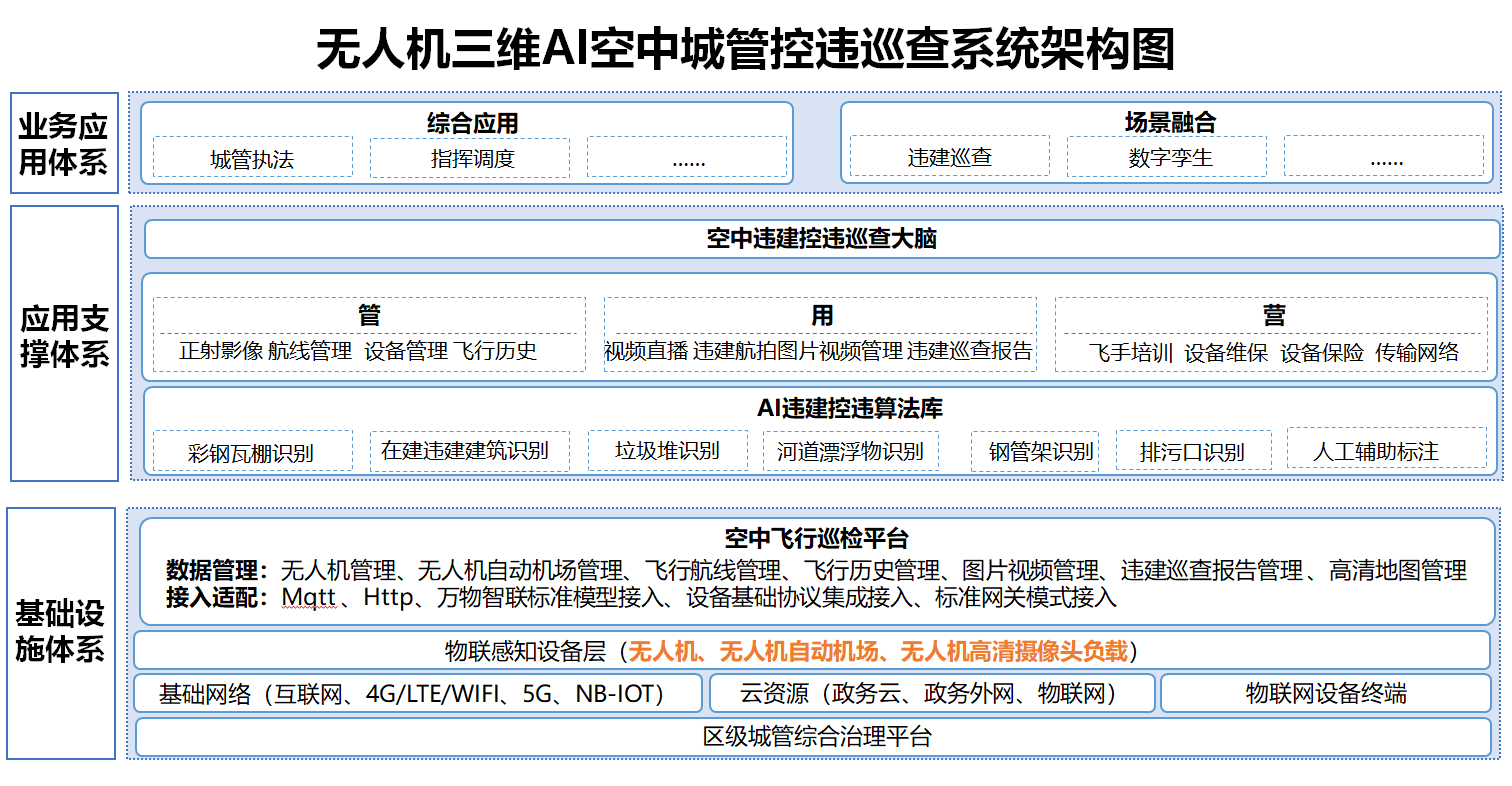

基于空中無人機AI三維巡檢系統,輔助地面端AI監控系統,通過多傳感器(可見光、熱紅外、負載IOT傳感器等)融合,通過地物AI目標識別(違建屋頂、垃圾堆、河道漂浮物、排污口、車輛、行人等),熱紅外監測(排污口、煙火,行人等),空中污染氣體監測、空中水質光譜監測等第三方IOT負載技術賦能,無人機可以從自動機場起飛,實現無人值守全自主巡檢,飛完即自動生成巡檢報告,返航機庫。最終以三維無人機實景模型構建“3D GIS一張圖”大屏可視化空地一體立體綜合管理平臺,可直觀高效地管理城市的人、地、事務、組織等情況,直觀地展示空地一體化數據,從而賦能智慧城市智能化、無人化、精細化、立體化管理,,以“空中天眼”實時保障城市運行安全,以新質生產力賦能低空經濟。特色功能如下:

1. 云端無人機設備、地圖相冊、視頻管理。

2. 云端多路視頻直播。

3. 云端實時三維飛行軌跡監控、高精度傾斜攝影模型建模、Web GIS定制分析。

4. 無人機控制端APP實現區域內全自主飛行、實時視頻流AI識別、自動化采集數據、AI芯片加速。

5. 云端二次AI識別,自動管理分析數據,自動出具巡檢報告。

6. 云端跨平臺多瀏覽器支持、電腦端、大屏幕端、手機端無縫兼容。

7. 云端IOT接入、匹配無人機PSDK/OSDK負載硬件。

8. 端云一體、兼容大疆全系列機型。

9. 多數據源接口:可見光、熱紅外、多光譜、雷達、自動機場。

10. 三維GIS“一圖式”大屏可視化系統,可將整個云平臺的云端設備管理模塊、云端圖片AI識別分析模塊、云端視頻直播模塊、云端2D飛行軌跡模塊、云端3D飛行軌跡模塊、云端視頻管理模塊、云端信息管理模塊的數據在大屏幕上一體化顯示,并提供開放數據接口無縫對接其他WEB管理平臺,如智慧城管地面信息系統。

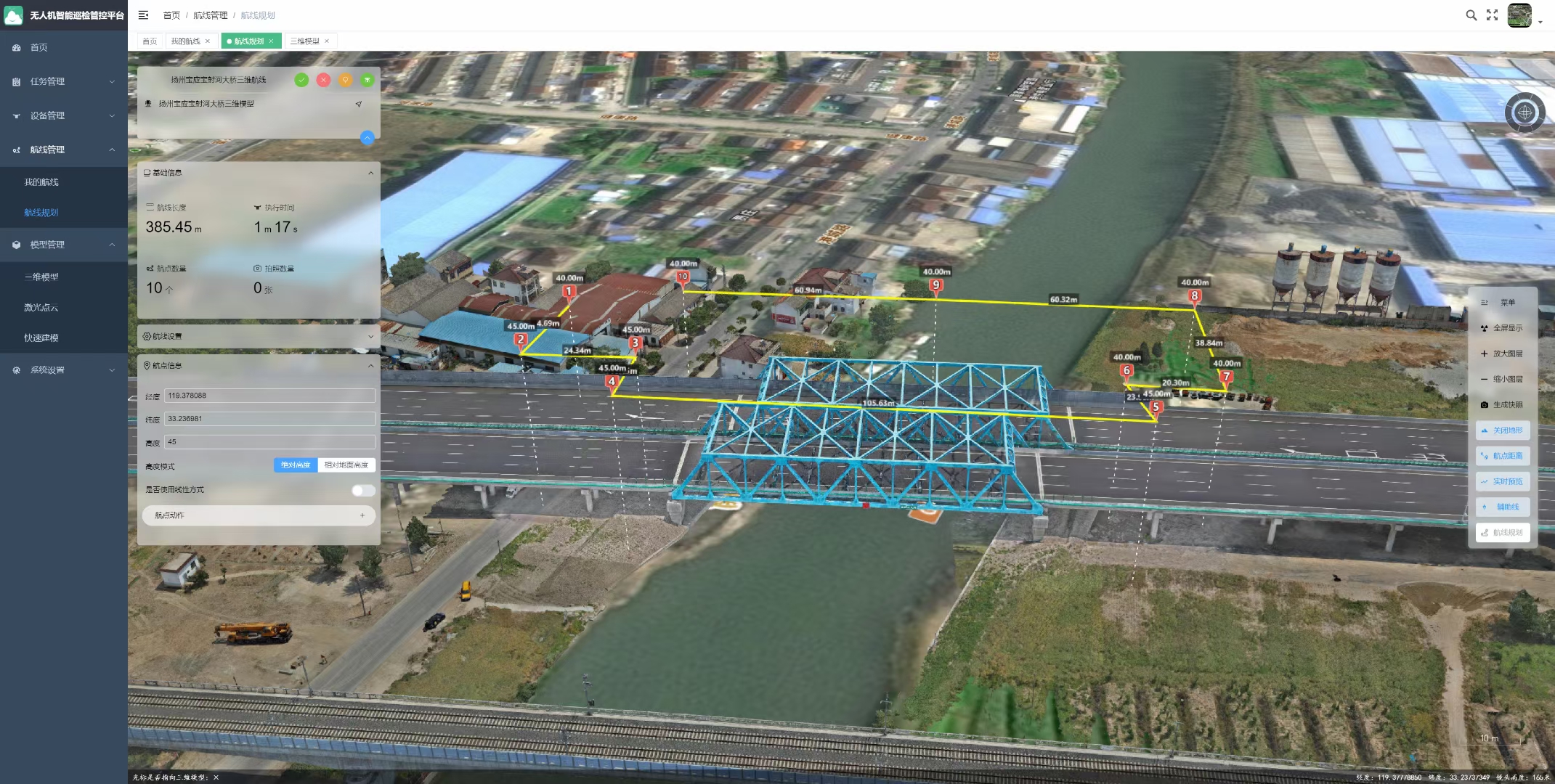

11. 平臺支持基于三維激光點云或?qū)嵕叭S模型對橋梁、電塔、通信塔、建筑、礦山、港口工地塔吊、廠房等立面目標進行三維航線規劃,生成三維航線和航拍點,由無人機從自動機場遠程自主起飛執行巡檢作業。平臺可對多條三維航線進行管理及查詢,包括航線名稱,創建時間,修改時間,飛行速度等,還可對三維航線進行可視化模擬飛行預覽。

12. 平臺已實現從三維實景或點云模型外部導入或快速建模>工單任務>三維航線規劃>無人機接受任務工單自主巡檢拍照上傳自動>映射三維地圖拍照點>照片AI識別及人工輔助>自動化出具巡檢報告的整個巡檢數據流的閉環運轉。

13. 平臺可提供管理者“無人機低空巡查助手”微信小程序,配套無人機AI三維巡檢云平臺,對無人機低空飛行巡檢識別到的各類信息進行地圖相冊式數據統計和報告展示,方便管理者實時掌握整個動態巡查數據,統籌頂層決策。

14. 平臺支持多類型應用場景,包括針對廣域目標監測的室外應用場景(如城管、社區、園區、河湖、農田等),針對立面精細目標檢測的室內外應用場景(風機、電塔、通信塔、工業塔、客機、地下礦等)等。

具體功能模塊如下:

(1)云端設備管理模塊

包括多臺無人機的產品序列號,飛控序列號,民航局民用無人機登記號,設備名稱,品牌,型號,無人機類型,注冊時間等的管理及查詢。

(2)云端地圖相冊模塊

將采集的航拍圖片(AI識別結果圖)按照拍攝地點在地圖上分布式顯示。

(3)云端圖片管理模塊

將采集的航拍圖片集中管理,包括圖片預覽、查詢、復制鏈接、下載原圖(含批量下載)、下載AI識別結果圖(含批量下載)、刪除、圖片位置、清除AI識別緩存、AI識別、AI分析統計等功能。具備定制化的AI目標識別功能,可以自動標注目標,進行統計分析。點擊模塊下內置的AI識別按鈕后,可以顯示AI識別結果圖,且可以顯示每一個識別結果的種類及置信度(AI識別判斷結果的參考概率),并可手動刪除識別錯誤的結果。

(4)云端視頻管理模塊

將采集的航拍視頻集中管理,包括滑動快速預覽,播放,下載等功能。

(5)云端視頻直播模塊

將無人機飛行過程中云臺相機的視頻流實時在云端同步播放。

(6)云端2D飛行軌跡模塊(含實時軌跡監控)

可實時監控多臺無人機的實時2D飛行軌跡,地圖包括衛星圖層、路網圖層、交通圖層。且每一次起降飛行記錄可以在飛行歷史中保存,包括飛控序列號、起始時間、結束時間、飛行時長、2D飛行軌跡等記錄。

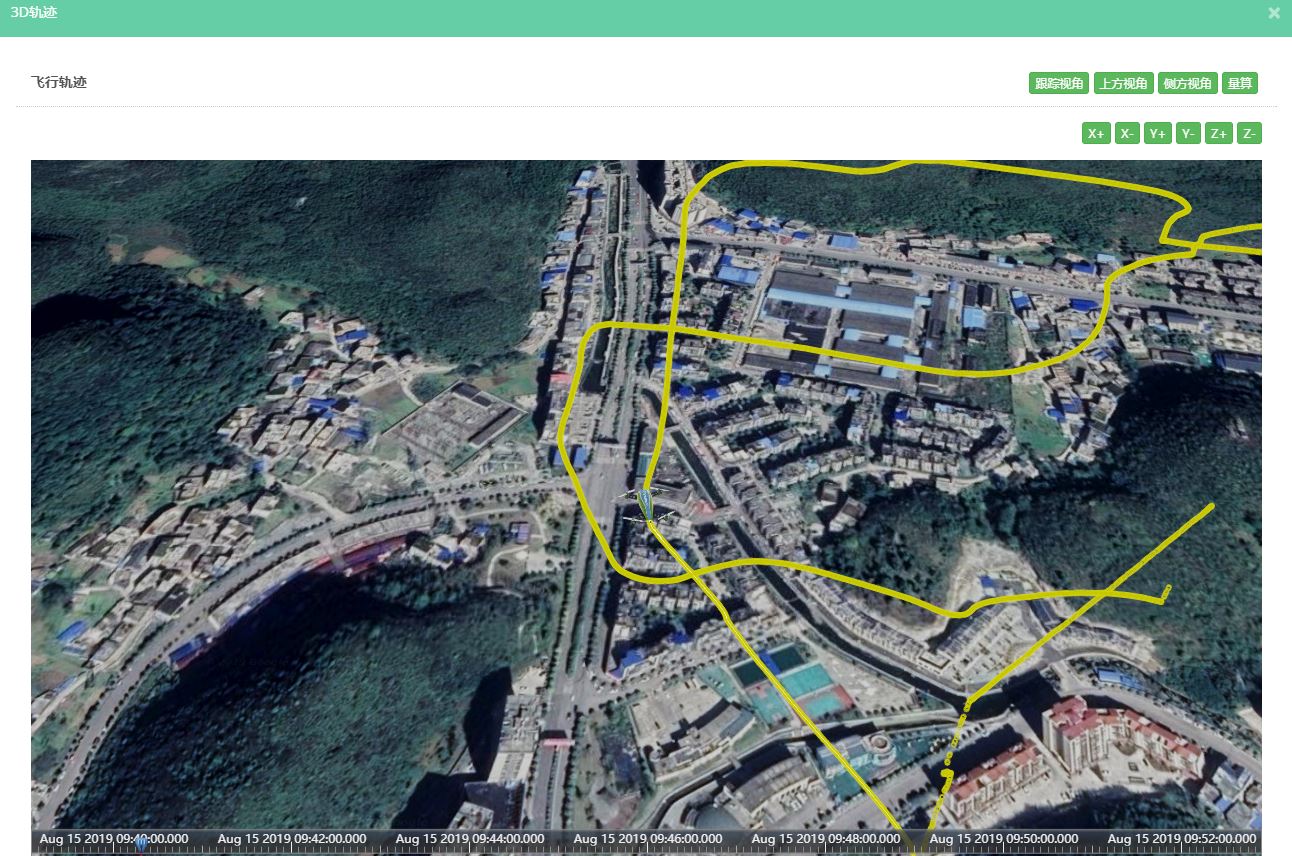

(7)云端3D飛行軌跡模塊(含實時軌跡監控)

可實時監控多臺無人機的實時3D飛行軌跡,功能包括衛星底圖、多種三維飛行視角(跟蹤視角、上方視角、側方視角)等。且每一次起降飛行記錄可以在飛行歷史中保存,包括飛控序列號、起始時間、結束時間、飛行時長、3D飛行軌跡記錄、傾斜攝影模型加載等功能。

(8)云端傾斜攝影模型定制模塊

用于加載無人機傾斜攝影模型,格式可以為3d titles,osgb(需轉換)等。

(9)云端Web GIS分析定制模塊

測量功能包含長度量算,面積量算??梢园葱瓒ㄖ蒲蜎]分析,日照分析,視頻墻等功能。

(10)云端圖片AI識別分析模塊(含圖片管理模塊、地圖相冊模塊)

除上述圖片管理模塊、地圖相冊模塊的功能外,增加定制化的AI目標識別功能,可以自動標注目標,進行統計分析。

(11)云端IOT分析模塊

主要用在無人機取水檢測裝置,空氣檢測采集裝置等第三方負載硬件方面,遠程控制裝置及收發裝置傳感器數據。用于匹配無人機負載硬件,可將硬件多項傳感器數據上傳云端,并做數據統計分析。

(12)云端自動出具報告模塊

可統計每次無人機飛行的航線名稱、無人機飛控序列號、航線類型、飛行高度、航向重疊率、旁向重疊率、主航向角度、規劃時間以及無人機的起飛降落時間、起飛地點、飛行時長等,并通過航拍對比分析,將本次飛行和上一次飛行在相同非重疊區域中心點上拍攝照片(無人機攝像頭垂直向下,拍攝的正射影像)中AI識別的目標進行比對。對比每一個非重疊區域中心點位置上不同次重復飛行中目標AI識別結果,判斷方式如下: (1)、對比上一次飛行,每一個非重疊區域中目標數量減少多少(已處理多少目標)(2)、對比上一次飛行,每一個非重疊區域中目標數量增加多少(新增多少目標)(3)、對比上一次飛行,每一個非重疊區域中目標數量未增加(未處理目標)

(13) 云端信息管理模塊

以報表及圖表形式統計AI識別的目標數量、狀態、查處時間,支持按照時間、狀態篩選報表信息。

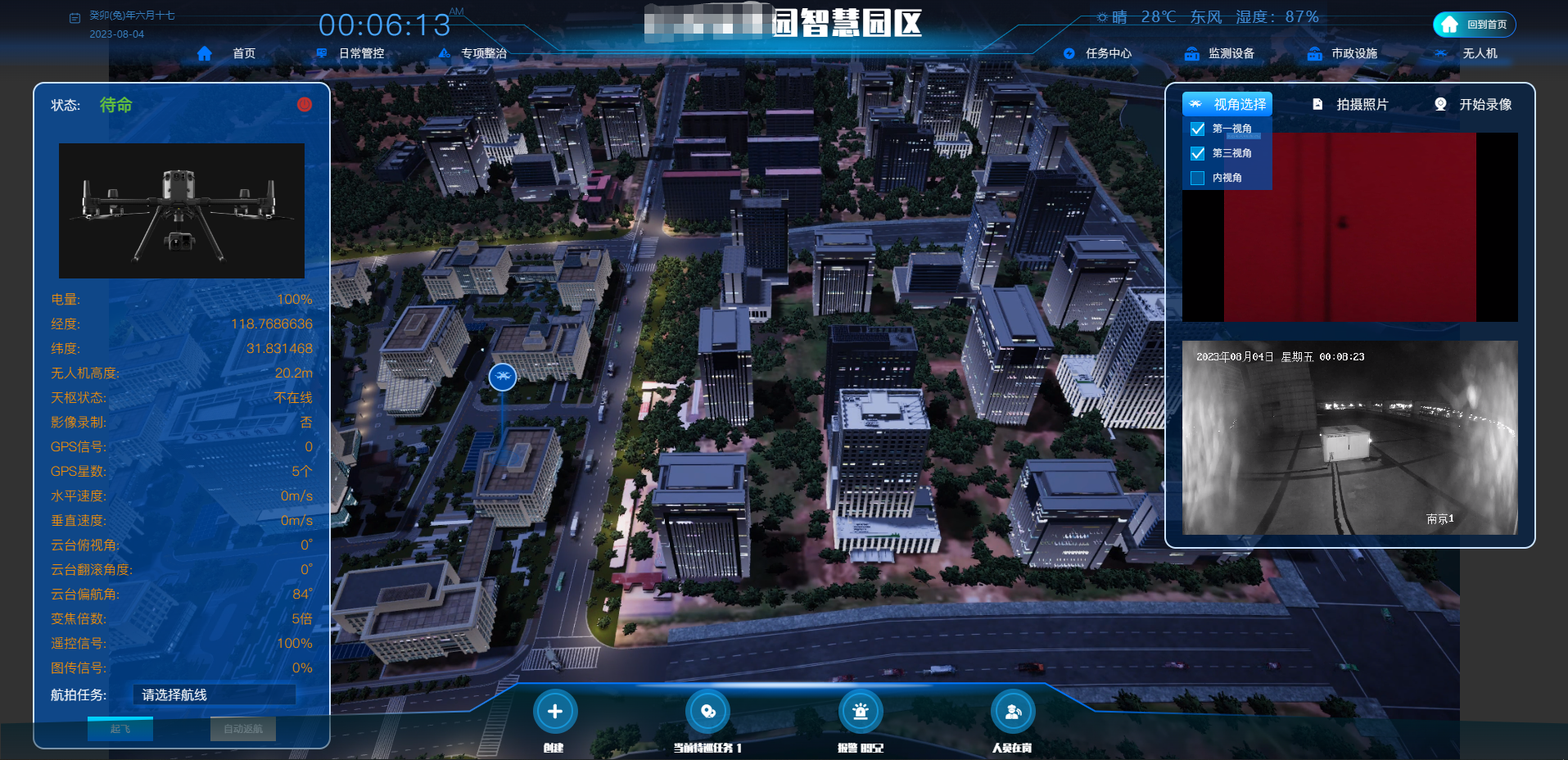

(14)云端大屏及開放接口模塊

“一圖式”大屏可視化系統,可將整個云平臺的云端設備管理模塊、云端圖片AI識別分析模塊(含圖片管理模塊、地圖相冊模塊)、云端視頻直播模塊、云端2D飛行軌跡模塊、云端3D飛行軌跡模塊、云端視頻管理模塊、云端信息管理模塊的數據在大屏幕上一體化顯示,并提供開放數據接口無縫對接其他WEB管理平臺。

(15)反無人機雷達-綜合指控模塊

反無人機相控陣雷達接入無人機云平臺,無人機實時飛行軌跡和雷達實時監測軌跡可在2D/3D地圖中對比顯示,并保存為歷史記錄查看。同時,可在數據庫中分析對比兩者軌跡,優化反無人機相控陣雷達的監測精度。兩者有機結合,構成一套大型安保綜合指揮控制系統,監測已方安保無人機的同時,可防范未知入侵無人機。

(16)自動機場遠程航線規劃模塊

可實現WEB端遠程規劃AI航線,遠程控制無人機,完成無人機無人值守全自主AI巡檢。

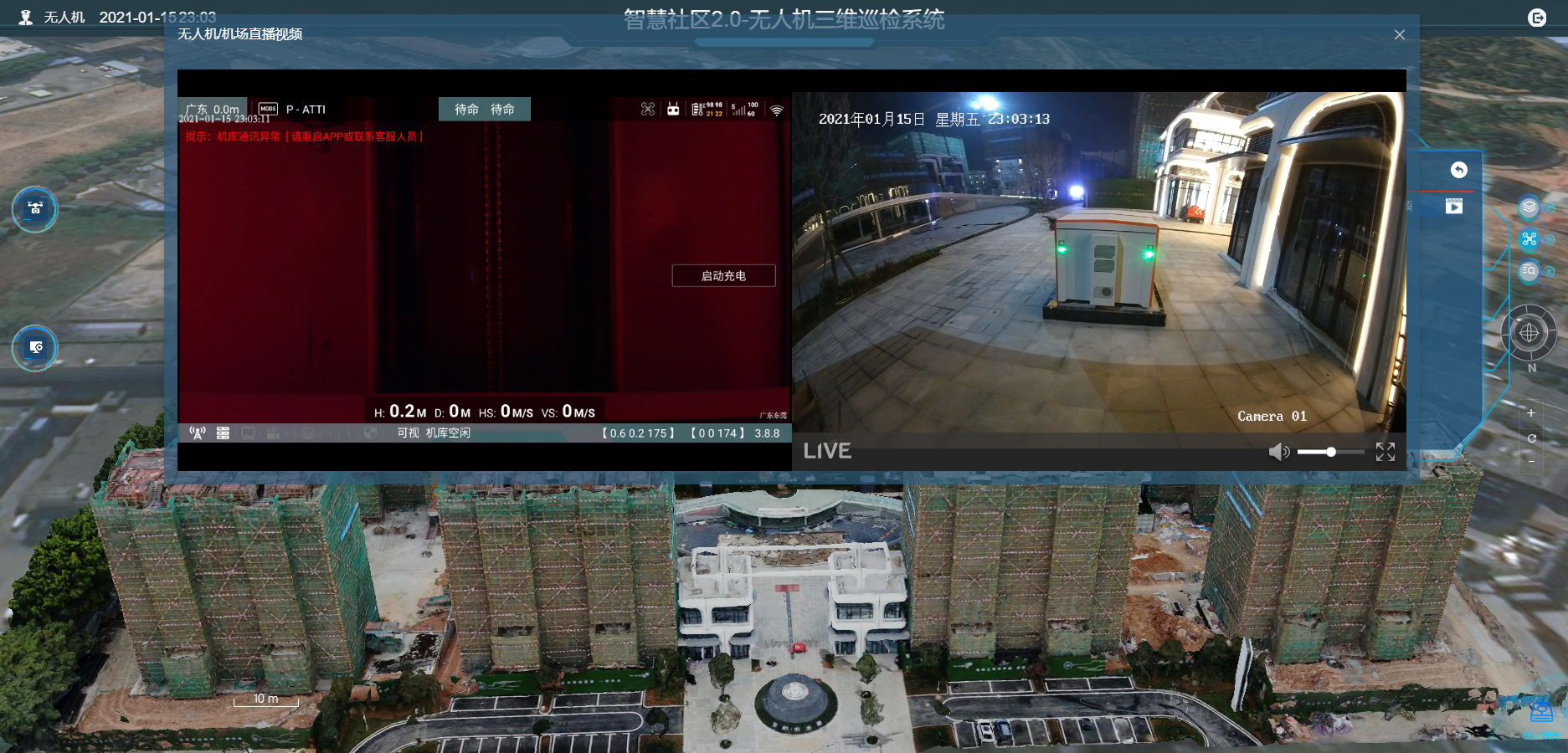

(17)自動機場后臺及大屏模塊

適配自動機場,在后臺及大屏端同時展示自動機場第一視角視頻流、無人機云臺相機視頻流和自動機場工作狀態參數。

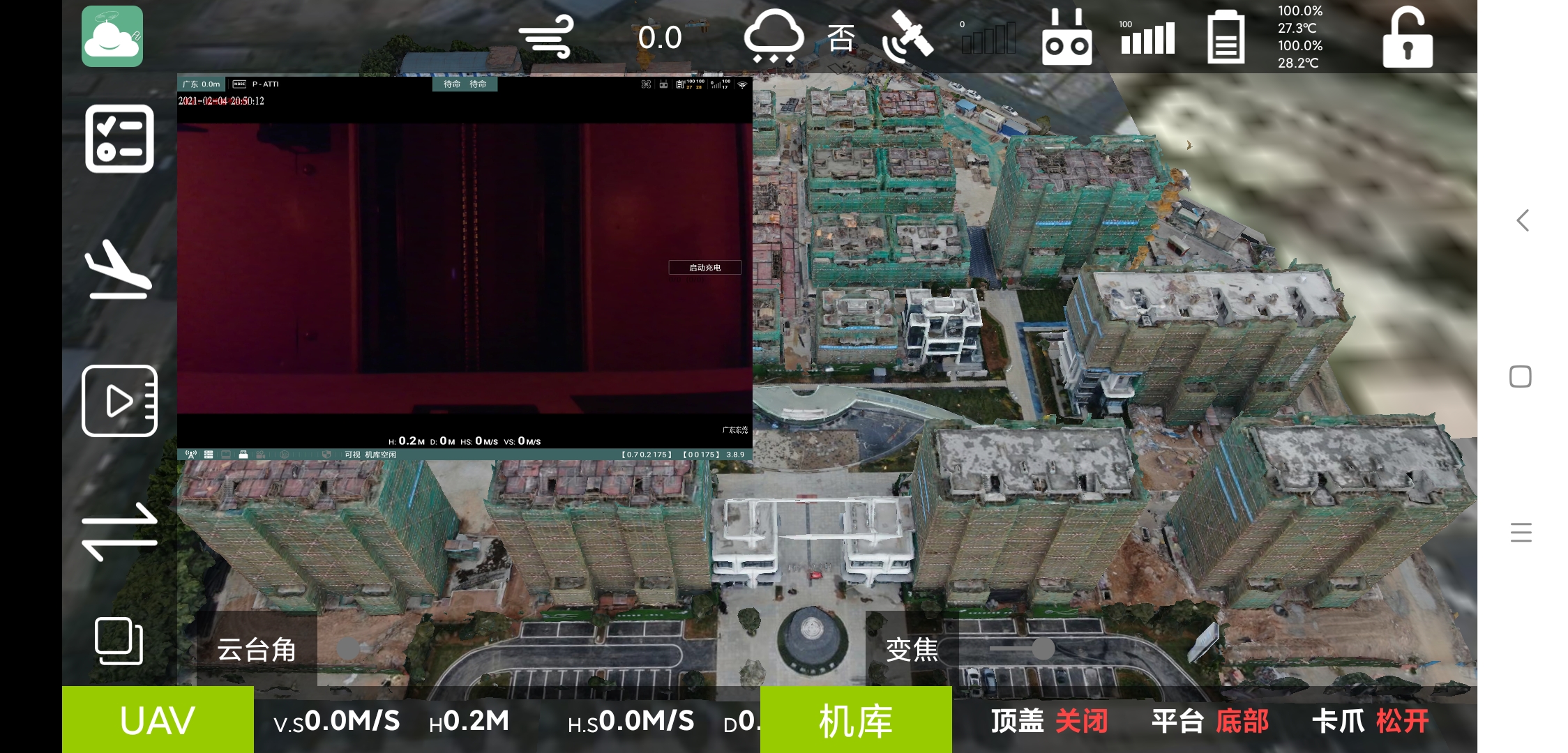

(18)"自動機場+無人機"三維AI APP端模塊

"自動機場+無人機"三維AI APP端可調用云端規劃航線,遠程控制無人機從自動機場起飛,執行巡檢任務,完成后自動返航??筛鶕?jù)客戶定制化需求,選擇內嵌集成實時視頻流AI識別模塊,區域內自主飛行航線模塊,PSDK第三方負載模塊(氣體傳感器、光譜相機、頻譜偵測設備、喊話器、探照燈等),三維模型模塊(電塔、基站塔、廣播塔、高層建筑等),精準三維巡檢航線模塊等,以滿足不同行業應用的精準化需求。

"自動機場+無人機"三維AI巡檢系統APP端

"自動機場+無人機"三維AI巡檢系統APP端可調用可調用云端規劃航線,遠程控制無人機從自動機場起飛,執行巡檢任務,完成后自動返航??筛鶕?jù)客戶定制化需求,選擇內嵌集成實時視頻流AI識別模塊,區域內自主飛行航線模塊,PSDK第三方負載模塊(氣體傳感器、光譜相機、頻譜偵測設備、喊話器、探照燈等),三維模型模塊(電塔、基站塔、廣播塔、高層建筑等),精準三維巡檢航線模塊等,以滿足不同行業應用的精準化需求。

人工智能、物聯網、云計算技術賦能無人機產業,提供無人機軟硬件端云空地一體化解決方案
